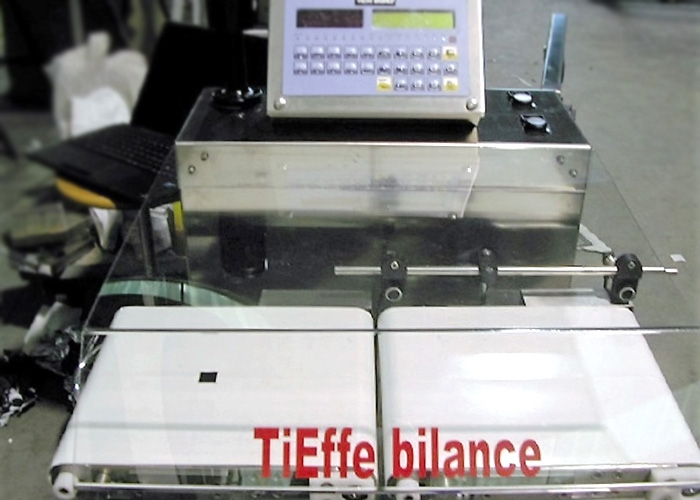

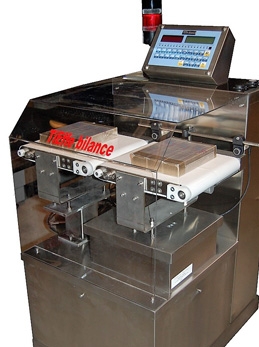

CONTEGGIO - CONFEZIONAMENTOCHECK WEIGHINGCheck Weighing
Sistemi di controllo tolleranze peso compatti, affidabili e precisi.
Particolarmente indicati per integrare le linee di produzione e/o spedizione con un controllo peso che garantisca la qualità e la quantità del prodotto in uscita.

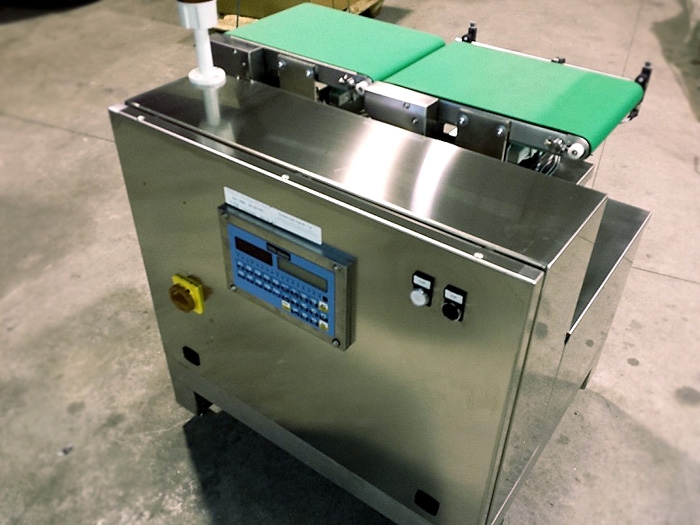

Modalità di funzionamento statico oppure dinamico. Struttura in acciaio verniciato oppure in acciaio INOX IP65.
REALIZZAZIONE:

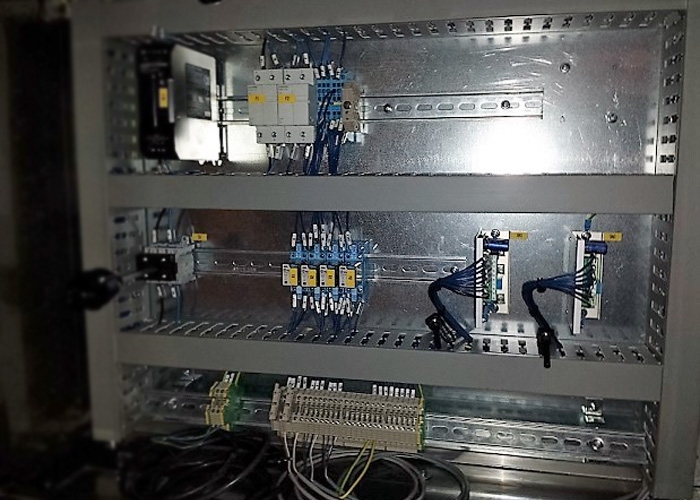

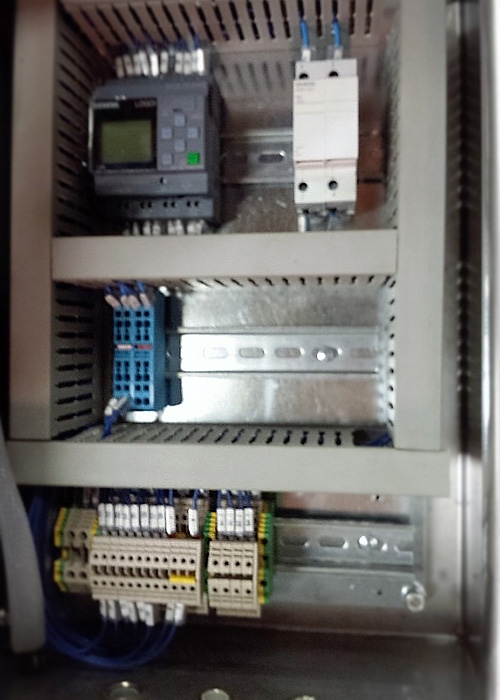

• Quadro di comando in acciaio INOX da definire con logica elettromeccanica per la gestione degli ingressi e delle uscite, completo di interruttore generale, fungo emergenza, pulsante di start/restart, allarme ottico/acustico (torretta per segnalazione delle soglie e allarme acustico).8 ingressi e 16 uscite digitali per scambio comandi sulla linea
• Piattaforma di pesatura, con portata e divisione minima da definire, completa di struttura di sostegno, da installare sotto al nastro trasportatore.

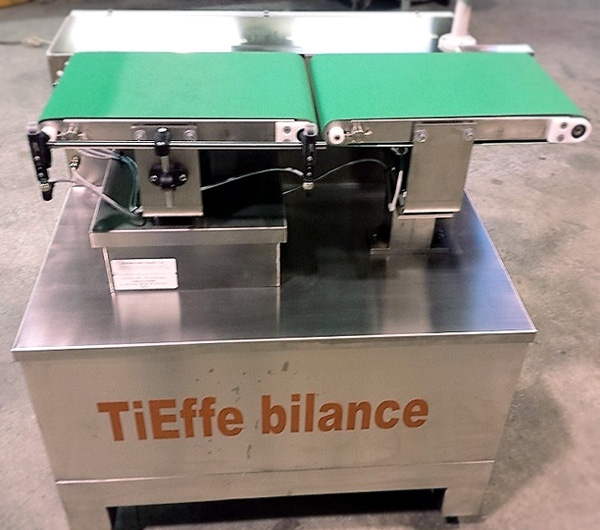

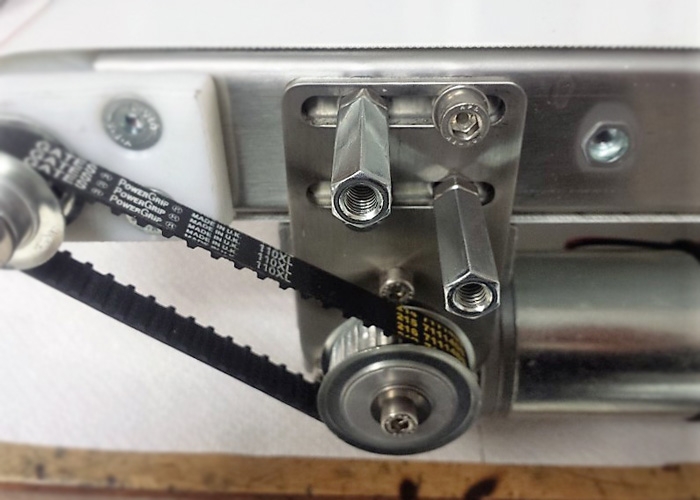

• Nastro trasportatore di carico con lunghezza e larghezza da definire, realizzato a disegno, con motorizzazione separata completa di inverter (utile per stabilizzare la pesata e migliorarne la precisione).
• Nastro trasportatore di pesatura con lunghezza e larghezza da definire, realizzato a disegno con motorizzazione separata completa di inverter per adeguare la velocità alla vs. linea (La motorizzazione separata serve per non portare vibrazioni alla stazione di pesatura ottenendo quindi una precisione maggiore).
• Nastro trasportatore in uscita a richiesta. Qualora la selezionatrice dovesse essere inserita in una linea già presente, potrebbe essere possibile utilizzare il nastro della linea stessa. In alternativa verrà realizzato specifico nastro in uscita su disegno con lunghezza e larghezza da definire.
• Schemi elettrici, dichiarazioni di conformità e manualistica in italiano.
• Installazione di tutto il materiale fornito compresa mano d’opera per l’interfacciamento con Vs. sensori e/o contatti.
FUNZIONI PRINCIPALI:

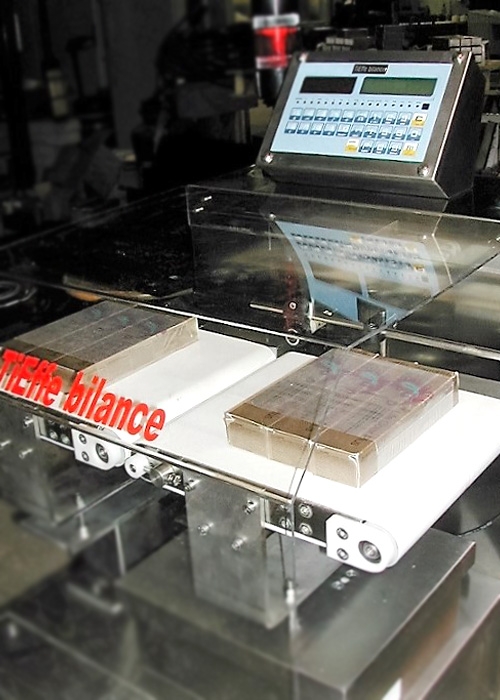

• Pesatura dinamica di colli, sia automatica che semiautomatica con operatore
• Gestione del nastro cadenzatore, per ottimizzare il numero di colli per minuto pesati dallo strumento (nastro cadenzatore non compreso nella fornitura), mediante fotocellula di cadenza (opzionale)
• Impostazione del coefficiente di densità per ogni articolo, per pesatura in ml
• Tempi di attivazione allarme e indicazione tolleranza programmabili
• Controllo tolleranza:
- A target, tramite archivio articoli, con impostazione di 3 soglie di tolleranza, per la divisione fisica dei colli fino a 7 diversi gruppi
- A soglie di peso programmabili (min/max), con archivio articoli
- A soglie di peso (min/max), ad introduzione rapida
• Funzione di autozero statico o dinamico del nastro (max. 2% della portata) dopo un numero programmabile di pesate
• Gestione dell' espulsione automatica tramite contatto dedicato (espulsore non compreso nella fornitura), oppure fermata dei nastri per espulsione manuale o correzione del peso
• Possibilità di connessione a rete RS485 o rete ethernet
• Pretara e ritardo di attivazione dell'espulsore programmabili per ogni articolo
• Calcolo automatico del tempo di pesata e di posizionamento pacco, per ottimizzare il funzionamento del sistema.
• Archivio di 1000 articoli, con descrizione alfanumerica, densità, target, soglie di tolleranza e pretara programmabili per ogni articolo
• Selezione dell'articolo tramite lettura di codici a barre
• Gestione avanzata di codici a barre, con la possibilità di memorizzazione, elaborazione e stampa di 5 differenti codici
• Configurazione e calibrazione dello strumento tramite tool su PC
• Possibilità di collegamento a semaforo, espulsore meccanico, soffio d’aria compressa ecc.
SEZIONE I/O
• 8 ingressi e 16 uscite digitali per scambio comandi sulla linea
• 1 seriale RS232/C per gestione stampante integrata o etichettatrice
• 1 seriale RS232/C bidirezionale per scambio dati con PC/PLC
• 1 seriale RS485 bidirezionale per collegamento in rete con altri dispositivi e comunicazione con PC/PLC
• 1 ingresso in emulazione di tastiera per collegamento a tastiera PC o lettore di barcode
